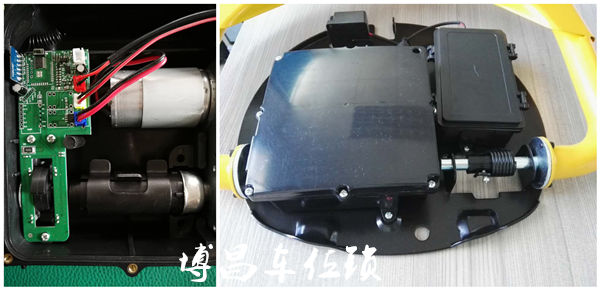

如果您是負責銷售遙控車位鎖產品的，請您好好看本篇文章，全面帶您了解車位鎖主機部分：

1、供電原理：遙控車位鎖通過外部電池供電、經過LDO線性穩壓芯片HT7130提供6轉3.0V的電源轉換。

2、主控芯片介紹： 采用ST的STM32F030系列ARM C-M3處理器提供主控功能，芯片采用休眠和喚醒機制實現低功耗工作模式，休眠狀態下MCU功耗<60uA。

3、電機控制原理： 通過STM32對應管腳MOTOA MOTOB 控制繼電器 HK-4100F-DC5V進行吸合和斷開，提供電機的正反轉電源，實現遙控車位鎖擺臂的上升和下降。

4、蜂鳴器控制：通過STM32的關鍵輸出高低電平控制S8050開關，觸發遙控車位鎖蜂鳴器報警。

5、ADC采樣：通過STM32的ADC引腳，通過910K和510K分壓電路采集電池電壓，實現遙控車位鎖電源低電量報警。?

通過STM32的ADC引腳，采集繼電器對地端RR1的電壓，從而計算遇到阻力時的電流，來實現擺臂上升和下降過程中的遇阻判定，繼而實現遙控車位鎖自動返回歸為的功能。

6、擺臂位置采集: 通過一組 IR908-7C（E7） 發射管和PT908-7C(BIN4) 接收管，配合機械結構的光輪阻擋和導通，MCU實現對應采集管腳的高低電平判定，從而計算出遙控車位鎖擺臂的正確位置，如90°，0°。

7、433MHZ編碼接收：采用深圳凌承芯科技有限公司的H3V4F模塊，根據模塊DATA腳輸出的信號編碼，MCU進行解密處理后獲取遙控器的設備ID號、控制指令，同時比對對應存儲的ID號，屬于合法的才執行對應的電機升降操作。

遙控車位鎖給眾多車主帶來方便，給房地產商帶來停車位銷售配套設施，歡迎您隨時咨詢，熱誠歡迎您關臨！
